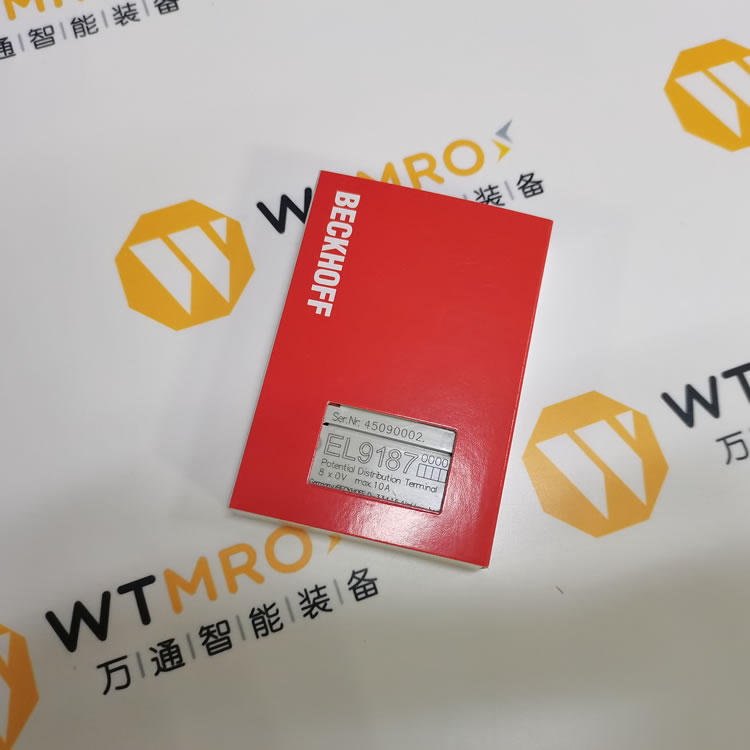

電位分配端子模塊 EL9187 具有 8 個端子模塊接點，且端子模塊正面觸點提供 0 V 電位。0 V 電源觸點內部短接至端子模塊正面的接線點，并連通至相鄰端子模塊。24 V 電源觸點未短接至端子模塊正面的接線點，但連通至相鄰端子模塊。EL9187 可以減少端子排上使用的端子模塊數量。

基本信息

• 技術類型：電位分配端子模塊，示例配置為8×0V觸點。

電氣參數

• 電流負載：≤10A，滿足一定功率分配需求。

• 額定電壓：≤60V DC / ≤30V AC，適配多種低電壓應用場景。

• 電氣隔離：500V（E - bus/場電位），保障電氣安全與信號穩定。

• 附加電源觸點的連接設施：8個，提供額外的電源連接能力。

數據與結構參數

• 過程映像中的位寬：0，在過程映像數據傳輸中有特定設置。

• 外殼寬度：12mm，結構緊湊，節省安裝空間。

• 安裝方式：在帶電源觸點的EtherCAT端子模塊上并排安裝，且左側無PE觸點，便于系統集成。

• 重量：約50g，輕便易安裝。

環境與合規參數

• 工作溫度：-25...+60℃，適應較寬溫度范圍。

• 儲藏溫度：-40...+85℃，滿足不同環境儲存需求。

• 可插拔接線：適用于所有ESxxxx端子模塊，兼容性強。

• 認證/標記：擁有CE、CCC、UL、ATEX、IECEx等多種認證，符合國際安全與質量標準。

• 防爆標志：ATEX為II 3G Ex ec IICT4 Gc；IECEx為Ex ec IICT4 Gc，適用于存在爆炸風險的環境。
